Hauptmerkmale des UMG 604-PRO
OBERSCHWINGUNGEN
Oberschwingungen entstehen durch Betriebsmittel mit nichtlinearer Kennlinie, wie z.B. in Sättigung betriebene Transformatoren, Energiesparlampen, Frequenzumrichter und Leistungselektronik. Sie belasten das Netz durch zusätzliche Ströme und können Betriebsmittel beeinflussen oder sogar zerstören. Diese Netzrückwirkungen können mit Spannungsqualitätsanalysatoren aufgespürt und dokumentiert werden.
MESSGERÄTE-HOMEPAGE
Der Webserver auf dem Messgerät stellt die unterschiedlichsten Daten in übersichtlicher Form zur Verfügung. Der Anwender braucht keinerlei Software auf seinem PC zu installieren, ein handelsüblicher WEB-Browser ist ausreichend. Der User gibt die Messgeräte IP-Adresse in das URL Fenster des Browsers ein und die Messgeräte-Homepage erscheint auf dem Bildschirm. Zusätzlich zu der modern gestalteten Homepage sind auch noch APPs für einen erweiterten Funktionsumfang erhältlich.
JASIC®
Mit der grafischen Programmiersprache Jasic® kann der Anwender ein UMG-Messgerät um eigene Funktionen erweitern. Bis zu sieben frei definierbare Anwenderprogramme können parallel ablaufen, wie z. B. Überwachung von Abläufen oder Meldungen bei Erreichen definierter Grenzwerte. Neben der grafischen Programmierung steht es dem Benutzer frei, den Code direkt in JASIC zu programmieren.
EREIGNISSE
Ereignisse sind kurzzeitige Spannungssteigerungen oder ‑einbrüche, Überströme oder Kurzzeitunterbrechungen (z.B. durch Vogelschlag oder Kurzschlüsse). UMG-Messgeräte können Ereignisse ab 20 ms und Transienten ab 50 μs Dauer sicher erfassen und verarbeiten. Ursachen für Spannungsqualitätsschwankungen lassen sich so identifizieren und analysieren.
ETHERNET-MODBUS-GATEWAY
Über das Ethernet-Modbus-Gateway lassen sich Modbus-RTU-Geräte, die als Slaves an das Master-Gerät angebunden werden, sehr einfach in eine Ethernet-Architektur einbinden. Bei Geräten mit identischem Dateiformat und übereinstimmenden Funktionscodes ist dies direkt über die Modbus-RTU-Schnittstelle möglich.
SPEICHER
Viele UMG-Messgeräte verfügen über eigene Speicher mit typischen Aufzeichnungsreichweiten von bis zu 2 Jahren. Die Aufzeichnung ist frei konfigurierbar. Ein 128 MByte-Speicher kann rund 5.000.000 Speicherwerte, ein 256 MByte-Speicher kann rund 10.000.000 Speicherwerte erfassen.
Einsatzgebiete
- Mastergerät für Energiemanagementsysteme (z.B. ISO 50001)
- Messung, Überwachung und Kontrolle elektrischer Kennwerte in Energieverteilungsanlagen
- Verbrauchsdatenerfassung
- Überwachung der Spannungsqualität (Oberschwingungen, Kurzzeitunterbrechungen, Transienten, Anlaufströme, …)
- Messwertgeber für Gebäudeleittechnik oder SPS
- Steuerungsaufgaben z.B. abhängig von erreichten Mess- oder Grenzwerten
- Spitzenlastoptimierung
- Ethernet-Gateway für untergeordnete Messstellen
- Fernüberwachung
SPANNUNGSQUALITÄT
- Oberschwingungsanalyse bis zur 40. Harmonischen
- Unsymmetrie Verzerrungsfaktor THD-U / THD-I
- Messung von Mit-, Gegen- und Nullsystem
- Kurzzeitunterbrechungen (ab 20 ms)
- Erfassung und Speicherung von Transienten (> 50 μs)
- Anlaufvorgänge
- Störschreiberfunktion
- Drehfeldanzeige
HUTSCHIENENMONTAGE (6TE): EINFACHE UND KOSTENOPTIMIERTE INSTALLATION
- Montage auf einer 35-mm-Hutschiene
- Klarer Kostenvorteil im Schaltschrankbau durch geringere Installations- und Anschlussaufwendungen
- Einfache Integration in der NSHV, im Maschinenbau, in Installationsverteilern der Gebäudetechnik, in der Informationstechnologie sowie in Rechenzentren
MODERNE KOMMUNIKATIONSARCHITEKTUR ÜBER ETHERNET
- Schnelle, kostenoptimierte und zuverlässige Kommunikation durch die Anbindung in eine vorhandene Ethernetarchitektur
- Integration in SPS-Systeme und GLT
- Hohe Flexibilität durch die Nutzung offener Standards
- Simultane Abfrage der Schnittstellen möglich
ETHERNET-MODBUS-GATEWAY UND HIGHSPEED-MODBUS
- Einfache Einbindung von Modbus-RTU-Geräten in eine Ethernetarchitektur durch die Modbus-Gateway-Funktion
- Einbinden von Geräten mit identischem Dateiformat und übereinstimmenden Funktionscodes über Modbus-RTU-Schnittstelle möglich
- Schnelle und zuverlässige Datenübertragung über RS485-Schnittstelle
- Geschwindigkeit bis zu 921,6 kB/s
GRAFISCHE PROGRAMMIERUNG
- Umfangreiche Programmiermöglichkeiten auf dem Gerät, 7 Programme gleichzeitig (SPS-Funktionalität)
- Jasic®-Sourcecode-Programmierung
- Funktionserweiterungen weit über die reine Messung hinaus
- Fertige APPs aus der Janitza Bibliothek
GROSSER MESSDATENSPEICHER
- 128 MByte
- 5.000.000 Speicherwerte
- Aufzeichnungsreichweite bis zu 2 Jahren
- Aufzeichnung frei konfigurierbar
Geräte-Webseite

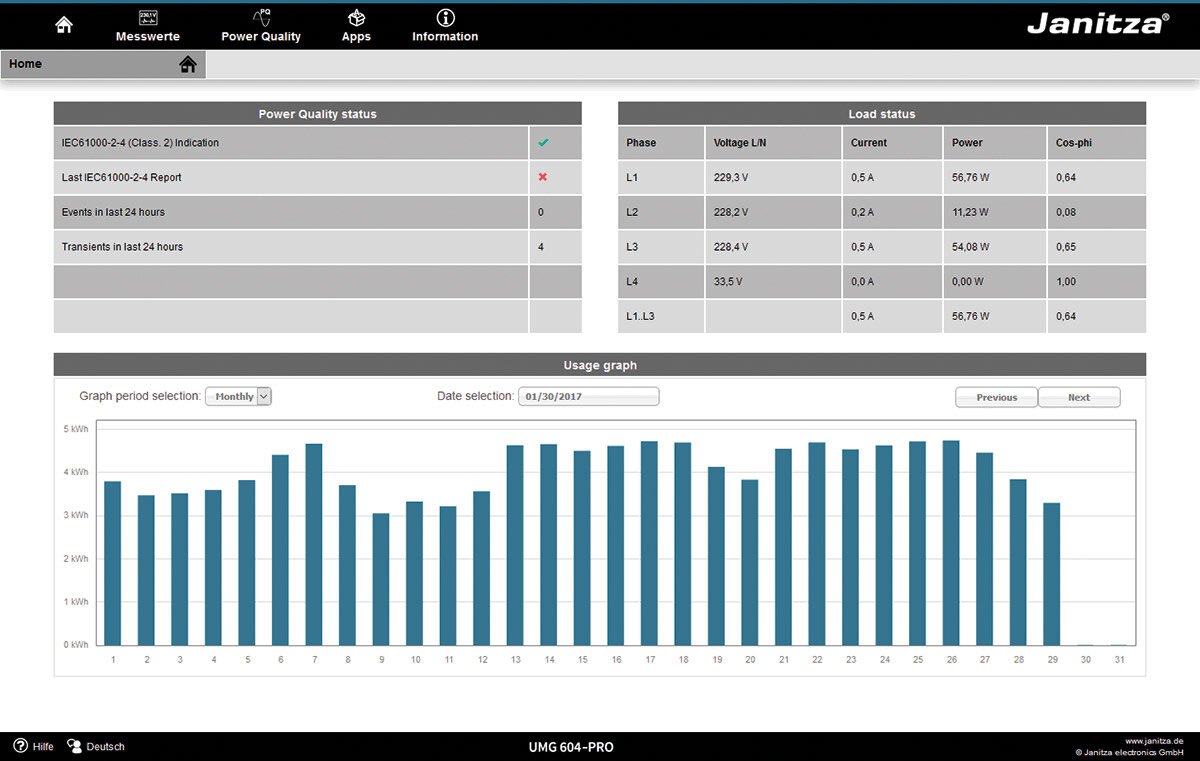

Power Quality Statusübersicht

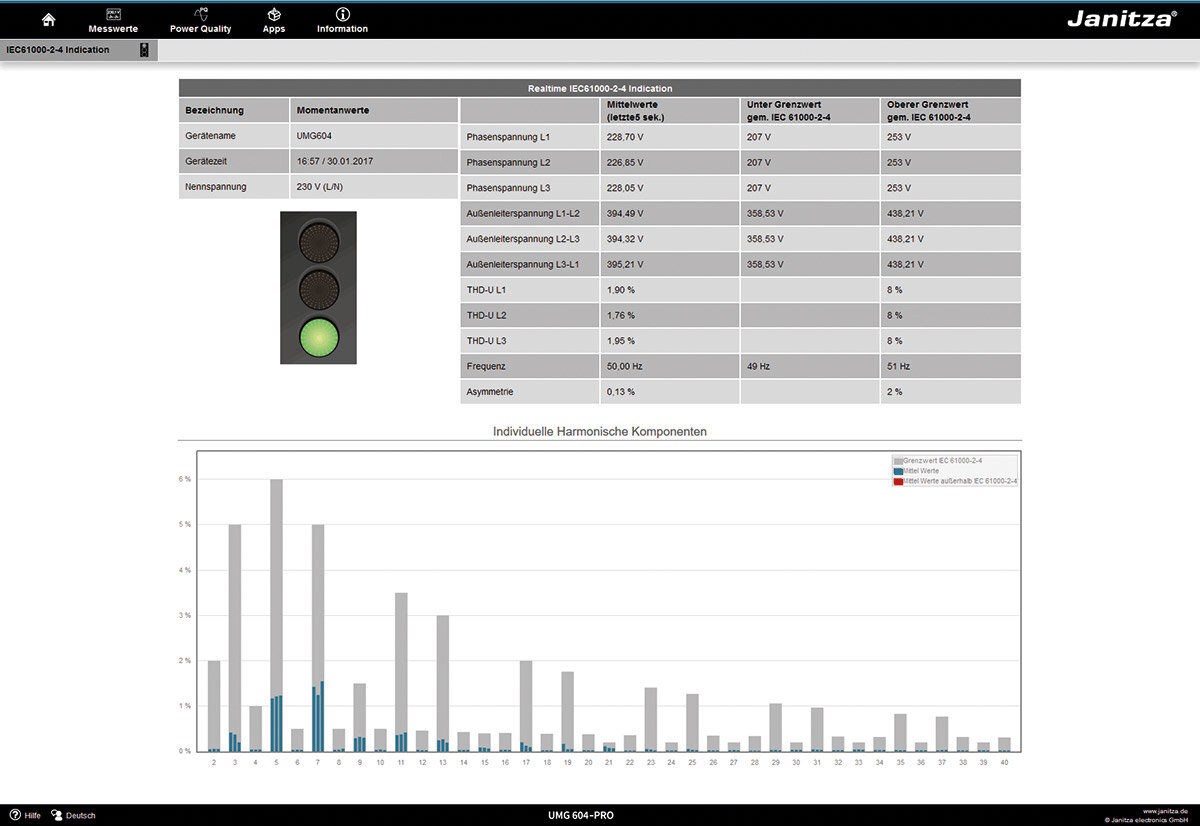

IEC 61000-2-4 Analyse mit PQ-Ampel
Ereignisdarstellung
DIE AUSWERTUNG JEDERZEIT VERFÜGBAR
Jedes Messgerät besitzt einen integrierten Webserver, der über eine eigenständige Homepage verfügt. Über die geräteeigene Homepage ist das Messgerät gleichermaßen bedienbar wie über das Gerätedisplay.
Außerdem lassen sich in großem Umfang aktuelle und historische Messdaten, einschließlich der Spannungsqualitätsparameter, abrufen. Vorteil der Geräte- Homepage ist die ständige Verfügbarkeit von Messdaten – ohne vorherige Softwareinstallation.
Der Nutzer erhält sofort einen Überblick über sämtliche Energiedaten. Die Darstellung der Geräte-Homepage ist auf jedem Endgerät möglich und wird entsprechend der Gerätefunktionen angepasst (Responsive Design).
Durch das einheitliche Design der Visualisierungssoftware GridVis® und der Geräte-Homepage wird eine einfache Bedienung ermöglicht.
IHR NUTZEN
- Zugang zur leistungsfähigen Geräte-Homepage über Webbrowser
- Ständige Verfügbarkeit der Messdaten
- Keine Softwareinstallation notwendig
- Onlinedaten, historische Daten u.v.m. direkt über die Geräte-Homepage abrufbar
- Funktionserweiterung durch APPs möglich
- Fernbedienung des Gerätedisplays über die Homepage
- Integrierte PQ-Watchdogs
- Hyperlinks liefern detailliertere Informationen
- Integrierter Messwertmonitor
- Übersicht über Ereignisse und Transienten im Netz
- Komfortable Auswahl des Berechnungsmodus zur Anzeige der Messdaten nach Norm IEC 61000-2-4 oder EN 50160 (Gilt für das UMG 605-PRO und UMG 512-PRO)
